ATWINC1510-MR210PB1952 Geïntegreerde de Zendontvangermodule 2.4GHz van WiFi 802.11b/G/N

ATWINC1510-MR210PB1952 de Zendontvangermodule 2.4GHz Geïntegreerd Trace Surface Mount van WiFi 802.11b/G/N

Inleiding

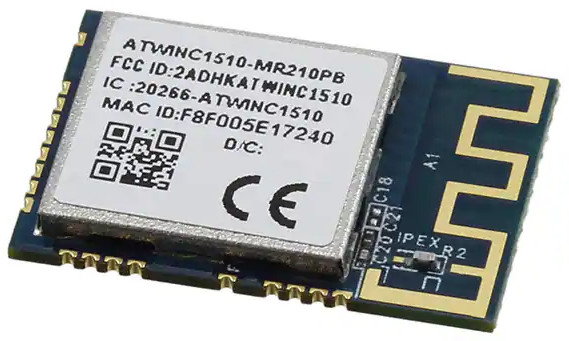

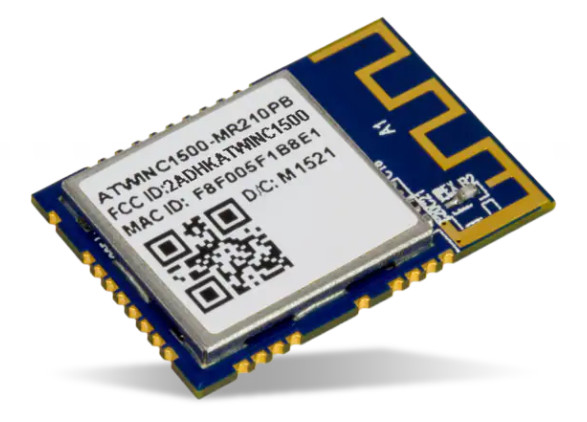

ATWINC15x0-MR210xB is een lage die machtsconsumptie 802,11 de module van b/g/n IoT (Internet van Dingen), specifiek voor de lage toepassingen van machtsiot wordt geoptimaliseerd. De module integreert Machtsversterker (PA), Versterker Met geringe geluidssterkte (LNA), Schakelaar, Energiebeheer en een gedrukte antenne of een micro overhaalt de schakelaar (van U.FL) voor een externe antenne resulterend in een ontwerp klein van de vormfactor (21,7 x 14,7 x 2,1 mm). Het is interoperabel met de toegangspunten van b/g/n van diverse verkopers 802,11. Deze module verstrekt Periodieke Peripheral interface (SPI) havens om met een hostcontroller om te zetten. De verwijzingen naar de ATWINC15x0-MR210xB-module omvatten de vermelde moduleapparaten in het volgende:

• ATWINC1500-MR210PB

• ATWINC1500-MR210UB

• ATWINC1510-MR210PB

• ATWINC1510-MR210UB

Eigenschappen

• IEEE® 802,11 b/g/n 20 Mhz (van 1x1) de oplossings

• Enige ruimtestroom in 2,4 GHz ISM band

• Geïntegreerd breng/ontvang schakelaar over

• De geïntegreerde PCB-antenne of U.FL-de micro overhaalt schakelaar voor externe antenne

• Superieure gevoeligheid en waaier via geavanceerde PHY-signaalverwerking

• Geavanceerde gelijkmaking en kanaalschatting

• Geavanceerde drager en timingssynchronisatie

• Directe wi-Fi® (gesteund tot ingebouwde programmatuurversie 19.5.2)

• Steun zacht-AP

• Steunenieee 802,11 WEP, WPA, WPA2-veiligheid

• De veiligheid van de steunonderneming met WPA/WPA2 (802.1X) (1)

– Eap-TLS

– EAP-PEAPv0/1 met TLS

– EAP-TTLSv0 met MSCHAPv2

– EAP-PEAPv0/1 met MSCHAPv2

• De superieure MAC-productie via hardware versnelde a-msdu/a-MPDU kadersamenvoeging en blokerkenning op twee niveaus

• Het beheersmotor van het op-spaandergeheugen om gastheerlading te verminderen

• SPI-gastheerinterface

• Werkende temperatuurwaaier van -40°C aan de prestaties van +85°C. rf bij kamertemperatuur van 25oC met een 2-3 dB verandering bij grensvoorwaarden

• Voeding voor I/O woede (van VDDIO) van 2.7V aan 3.6V

• De voeding voor DC/DC-convertor (VBAT) gaat van 3.0V tot 4.2V

• Ingebouwde 26 Mhz kristal

• Geïntegreerd Flashgeheugen voor systeemsoftware

• Macht - sparen wijzen

– 4 µA macht-onderaan wijze typisch bij 3.3V I/O

– Doze 380 µA de wijze met spaandermontages bewaarde (gebruikt voor baken die controleren) (2)

– De slaaposcillator van de op-spaander lage macht

– Snelle gastheeractivering van Doze wijze door een een speld of SPI-transactie

• Snelle Laarsopties

– ROM van de op-spaanderlaars (Ingebouwde programmatuur onmiddellijke laars)

– SPI-flitslaars

– Het geheugen van de laag-lekkage op-spaander voor de variabelen van de staat

– Snelle AP reassociatie (Mej. 150)

• De stapel van het op-spaandernetwerk om MCU te ontladen

– NETWERKeigenschappen TCP, UDP, DHCP, ARP, HTTP, TLS EN DNS

– Hardwareversnellers voor WiFi en TLS-veiligheid om verbindingstijd te verbeteren

• Hardwareversneller voor IP controlesom

• Hardwareversnellers voor OTA-veiligheid

• De kleine bestuurder van de voetafdrukgastheer

• De certificatie van WiFi Alliance® voor Connectiviteit en Optimalisering

Blokdiagram

specificatie van ATWINC1510-MR210PB1952

ORIGINEEL

Ons bedrijf zorgt ervoor dat elke partij producten uit de originele fabriek komt, en kan originele etiketten en professionele het testen agentschaprapporten verstrekken.

PRIJS

Wij verstrekken een verscheidenheid van citaatkanalen, en ondertekenen het ordecontract na onderhandeling.

TRANSACTIE

Na mededeling en overeenkomst, zullen wij u begeleiden om betaling te schikken.

LEVERINGScyclus

De levering op dezelfde dag, over het algemeen 5-12 werkdagen, kan lichtjes tijdens de epidemie worden vertraagd, zullen wij het gehele proces opvolgen.

VERVOER

Wij zullen de aangewezen vervoerswijze volgens uw land kiezen.

VERPAKKING

Na communicatie met u, zullen wij de aangewezen verpakkingsmethode volgens het gewicht goederen verkiezen om de veilige levering van de goederen te verzekeren.
